Practica Tecnología: Circuito 4 Publicado por Mario Fernández , jueves, 25 de noviembre de 2010 at 10:28, in

En esta práctica vamos a usar las siguientes resistencias:

Amarillo-Violeta-Negro = 47 W

Marron-Negro-Rojo = 1000 W

Marron-Verde-Naranja = 15000 W

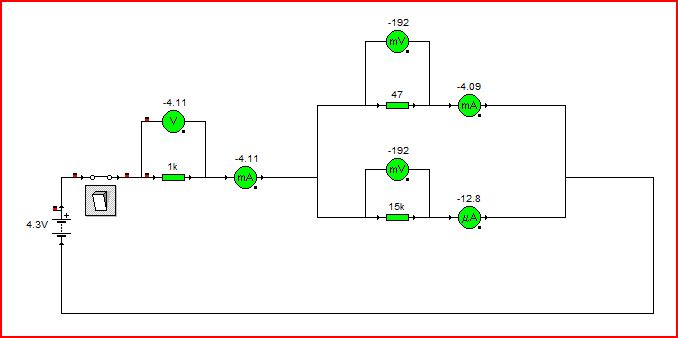

CIRCUITO

TABLA DE DATOS

	TEÓRICO	INFORMÁTICA	EXPERIMENTAL
VOLTAJE 1	4.3 V	4.3 V	4.11 V
INTENSIDAD 1	0,0043 A	0.0043 A	0.00411 A
RESISTENCIA 1	1000 W	1000 W	993 W
VOLTAJE 2	0.201 V	0.201 V	0.192 V
INTENSIDAD 2	0.00429 A	0.00429A	0.00409 A
RESISTENCIA 2	47 W	47 W	47 W
VOLTAJE 3	0.201 V	0.201 V	0.201 V
INTENSIDAD 3	0.00429 A	0.00429 A	0.0000131 A
RESISTENCIA 3	15000 W	15000 W	14700 W
VOLTAJE TOTAL	4.5 V	4.5 V	4.3 V
INTENSIDAD TOTAL	0.0043 A	0.0043 A	0.00411 A
RESISTENCIA TOTAL	1046.8 W	1046.8W	1039.8 W

Practica Tecnología: Circuito 3 Publicado por Mario Fernández , at 9:58, in

En esta práctica vamos a usar las siguientes resistencias:
Amarillo-Violeta-Negro = 47 W

Marron-Negro-Rojo = 1000 W




CIRCUITO

FORMULAS A USAR

El voltaje en paralelo es igual para todos por lo que será 4.5 V tanto para el elemento 1 como para el 2

I1 = V1 / R1

I2 = V2 / R2

TABLA DE DATOS

	TEÓRICO	INFORMÁTICA	EXPERIMENTAL
VOLTAJE 1	4.5 V	4.5 V	4.3 V
INTENSIDAD 1	0,0045 A	0.0045 A	0.0043 A
RESISTENCIA 1	1000 W	1000 W	993 W
VOLTAJE 2	4.5 V	4.5 V	4.5 V
INTENSIDAD 2	0.0957 A	0.0957 A	0.0915 A
RESISTENCIA 2	47 W	47 W	47 W
VOLTAJE TOTAL	4.5 V	4.5 V	4.3 V
INTENSIDAD TOTAL	0.1 A	0.1 A	0.096 A
RESISTENCIA TOTAL	1047 W	1047 W	1040 W

Practica Tecnología: Circuito 2 Publicado por Mario Fernández , at 9:40, in

En esta práctica vamos a usar las siguientes resistencias:
Amarillo-Violeta-Negro = 47 W

Marron-Negro-Rojo = 1000 W

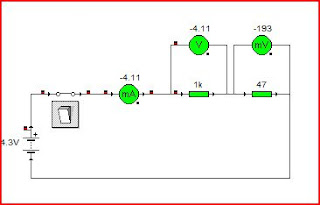

CIRCUITO

FÓRMULAS A USAR

Requivalente = R1 + R2

Itotal =  V / R equivalente

V1 = Itotal · R1

V2 = Itotal · R2

TABLA DE DATOS

	TEÓRICO	INFORMÁTICA	EXPERIMENTAL
VOLTAJE 1	4.3 V	4.3 V	4.10 V
INTENSIDAD 1	0.0043 A	0.0043 A	0.0041 A
RESISTENCIA 1	1000 W	1000 W	993 W
VOLTAJE 2	0.202 V	0.202 V	0.193 V
INTENSIDAD 2	0.0043 A	0.0043 A	0.0041 A
RESISTENCIA 2	47 W	47 W	47 W
VOLTAJE TOTAL	4.5 V	4.5 V	4.3 V
INTENSIDAD TOTAL	0.0043 A	0.0043 A	0.0041 A
RESISTENCIA TOTAL	1047 W	1047 W	1040 W

Practica Tecnología: Circuito 1 Publicado por Mario Fernández , at 9:15, in

En esta práctica vamos a usar las siguientes resistencias:

Amarillo-Violeta-Negro = 47 W

Marron-Negro-Rojo = 1000 W

Marron-Verde-Naranja = 15000 W

Circuito



FORMULAS A UTILIZAR

I = V / R

Al haber un sólo voltaje será el mismo que el de la pila 4.5 V

DATOS

	TEÓRICA	INFORMÁTICA	EXPERIMENTAL
VOLTAJE 1	4.5 V	4.5 V	4.5 V
RESISTENCIA 1	1000 W	1000 W	993 W
INTENSIDAD 1	0,0045 A	0,0045 A	0,0043 A
VOLTAJE TOTAL	4.5 V	4.5 V	4.3 V
RESISTENCIA TOTAL	1000 W	1000 W	993 W

INTENSIDAD TOTAL

0,0045 A

0,0045 A

0,0043 A
